ジャンク品で入手したセガサターンを修理します。電源が入らずランプが点滅するだけなので直してみます。
SEGA SATURN 電源の確認
電源ランプが点滅

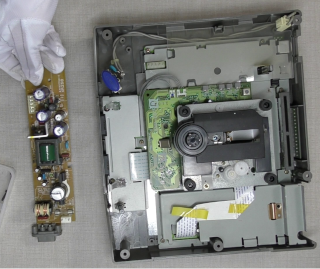

電源交換

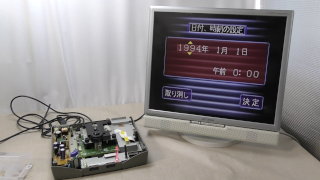

交換して起動
ジャンクで入手したサターンは正常に起動せず、電源ランプが点滅している状態でした。もしかして本体基盤は正常で電源ユニットが壊れているのかもと思い、別のサターンから電源を取り出して交換してみました。結果正常に起動したので電源ユニットを修理してみる事にしました。
コンデンサ交換
電源基盤

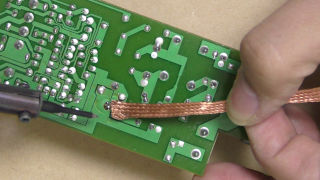

ハンダ除去
新旧コンデンサ

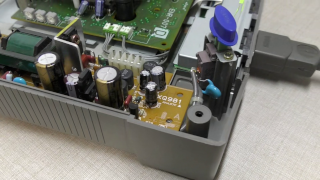

交換後
電源ユニットのコンデンサを全部交換してみます。本来ならテスターでコンデンサや他の部分も点検するべきですが、私にはそんな技術なかったのでいきなりコンデンサ交換を始めてしまいました。使用されているコンデンサと同じ数値の物を使います。同じコンデンサを用意できない時は耐圧(V)の数値が大きいもので、コンデンサ自体が大きすぎない物を使いました。
ハンダごてとハンダ吸い取り線でコンデンサを外していきますが、その様子がうまく撮影できていないので動画では大幅カットとなってしまいました。
交換前と交換後のコンデンサの数値です。
元々のコンデンサ | 交換後 |
---|---|
10V 470uF | 16V 470uF |
6.3V 100uF | 16V 100uF |
6.3V 220uF | 16V 220uF |
6.3V 2700uF | 16V 2700uF |
25V 10uF | 元々と同じ |
16V 1000uf | 元々と同じ |
200V 100uF | 元々と同じ |
組み立て動作確認

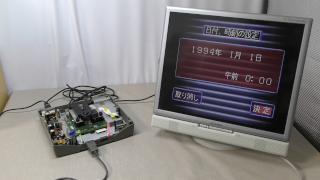

動作確認
起動
レイヤーセクション2
コンデンサ交換した電源を組み込み、本体を組み立ててゲームをプレイしました。起動はしましたがディスクドライブがくたびれているらしく、読み込みに時間がかかりました。ゲーム自体はちゃんとプレイできました。
終わりに
ジャンクサターンの電源コンデンサを交換し、修理に成功しました。本来ならコンデンサや基盤の点検をしてから交換だと思います。故障原因がもっと別の事だったら私には修理できなかったでしょう。この後別のサターン本体で「街」をプレイしてクリアまで遊びました。
