液晶画面が変色したワンダースワンを修理します。
ワンダースワン 現状

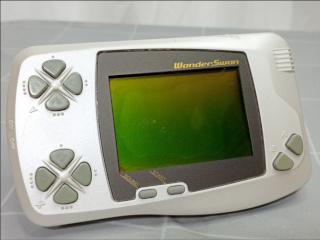

今回はビネガー現象で画面が変色したワンダースワンを修理します。本体は電源が入って操作できて音もちゃんと聞こえます。しかし画面がこんな状態です。偏光板を貼り変えましょう。
偏光板の張り直し

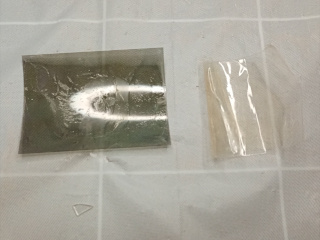

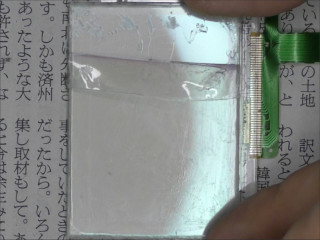

本体を分解してビネガー現象で変色した液晶画面を取り出します。偏光板はほとんど剝がれかかっていたので楽に剥がせました。その下にあった透明のシートのような物も剥がします。作業中に液晶画面の端が欠けてしまいました。しかしこのくらいなら画面表示には影響ありませんでした。

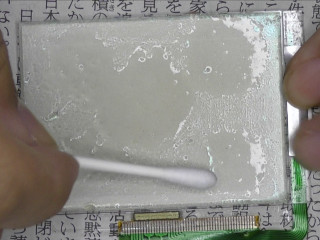

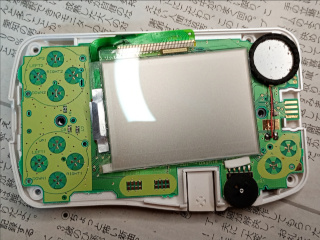

残った接着剤を剥がすため剥がし材のリムーバーZを吹き付け綿棒で落とします。表面がキレイになるまでやったら新しい偏光板を用意します。

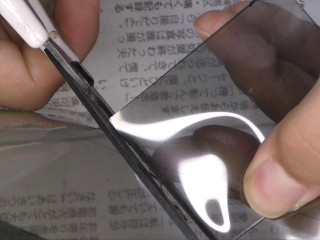

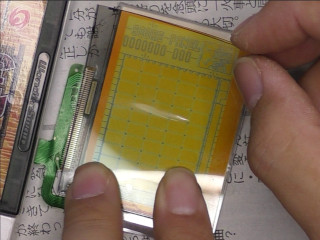

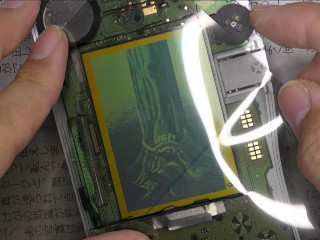

電源を入れた状態で画面の上に偏光板を乗せ、ちゃんと映る角度をみつけたら表面のシートにマジックで向きを書きます。画面と同じ大きさに切ったら接着面のシートを剥がし偏光板を貼ります。ゴミをエア缶で吹き飛ばし、偏光板に指を押し付けながら空気が残らないよう貼り付けました。
結果、ちゃんと仕上げる事ができました・・・でもなんだか画面が黄色いですね。
黄色くなる？
偏光板を貼り変えると画面は黄色っぽくなってしまいました。でも市販の偏光板はこういうものなのだろうと思い、むしろちゃんとゲームで遊べるようになって良かったと思っていました。

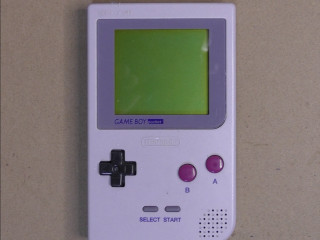

この後ゲームボーイポケットの画面の偏光板の貼り変えをしました。そうしたらなぜかここまでの黄色くならない色合いになりました。

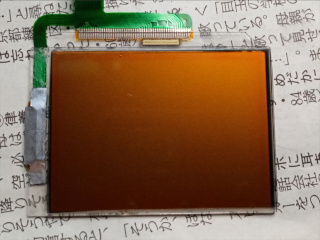

一体何が違うのだろう？そこでワンダースワンの偏光板を貼り変えることにしました。
やり直して出た結論
偏光板を貼り変える時どういう作業をしているのか自分のやり方を確かめていました。画面がクッキリ見えるような角度を探しているのだが、液晶表示の影が画面下の反射板に落ちて、その影響でドットがぼやけて見えていた事に気が付きました。これに気が付かず角度を付けすぎてしまい黄色っぽくなる角度で済ませていたのです。

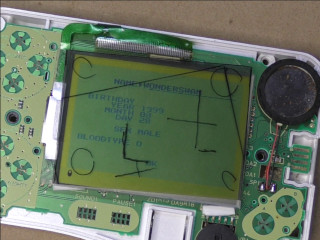

これを解決するには作業の際に照明を真上から照らし自分も画面を真上から見ながら調整すればよかったのです。画面を斜めから見ていたのでこういう結果になってしまいました。

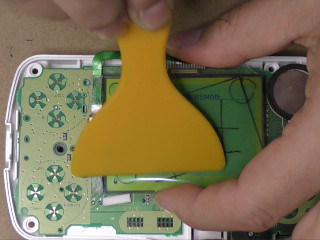

今度は偏光板に付属していたヘラを使い貼りました。やり直し前に比べ黄色は薄くなったように思います、でも新品とくらべたらどうなんでしょうね。
もう一台修理しました

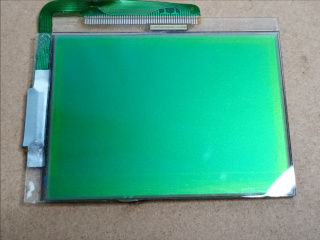

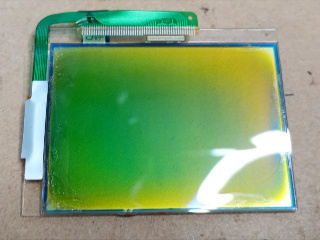

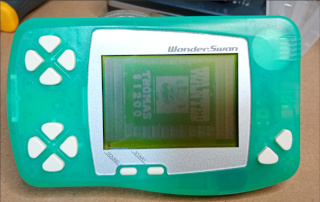

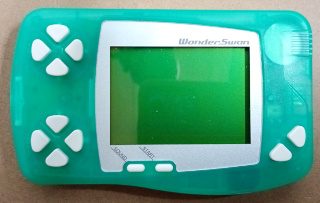

さらにもう一台ワンダースワンを修理しました。同じように偏光板の貼り変えですが、今度は画面の色がなるべく黄色っぽくならないような角度で貼りました。結果、緑っぽい色になりました、本来の色とは違うかもしれないですが黄色よりはずっといいかと思いこうしました。このページの写真は緑が強めになっていますが、実際はもっと薄い色味です、撮影時の角度でこうなったと思います。正常なワンダースワン本体を見比べられると良いのでずが、今回はこういう結果となりました。
終わりに
偏光板の貼り方を間違えていた事に気が付きましたが、ゲームボーイポケットの修理をしなければそのままとなっていたでしょう、これもちょっと黄色っぽいです。はたしてどういう色合いが正解なのでしょう、新品の本体と見比べられるとよいのですが。

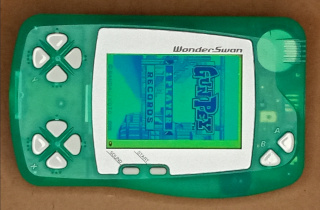

もう一台のグリーンのワンダースワンは当時新品で買って遊んでいたものです。個人的にはこの仕上がりの方が好きですね。

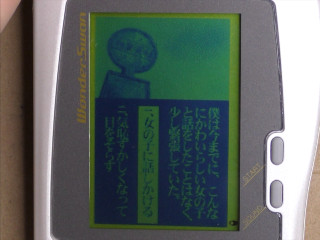

グンペイとテラーズで久しぶりに遊びました。照明の真下で遊ぶと画面がクッキリと見えます。でもやっぱり画面が小さすぎですね、短時間のプレイでした。

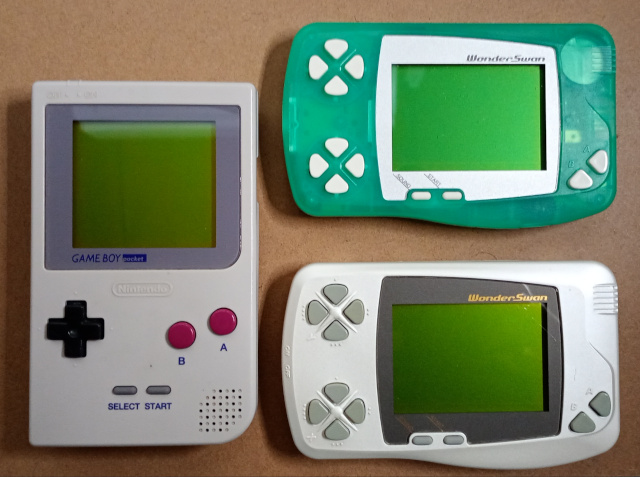

最後に三台を並べた画像を置いておきます、クリックすると大きく表示されます。
